Hva er forskjellene mellom en hul kopp DC -børstemotor og en vanlig DC -motor?

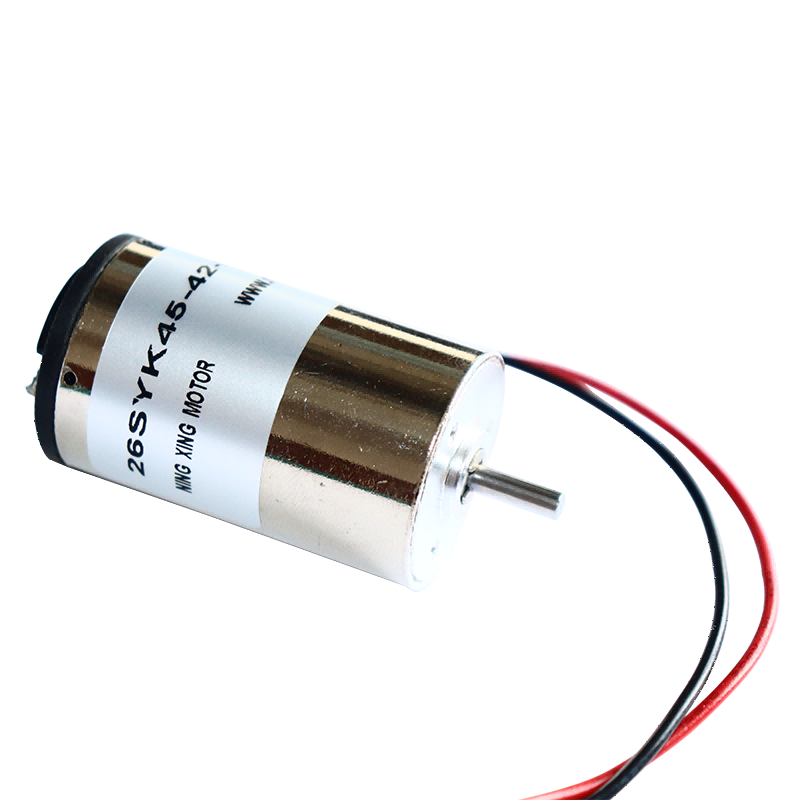

De strukturelle egenskapene tilHul kopp DC børste motorBestem dens essensielle forskjell fra vanlige DC -motorer. Rotoren til den hule koppen DC-børste motoren vedtar en jernløs design, og den koppformede viklingen utgjør direkte ankeret. Denne topologiske strukturen eliminerer hysteresen og virvelstrømstapet forårsaket av tradisjonelle jernkjernets laminasjoner. Den lette utformingen av det svingete skjelettet reduserer rotasjons tregheten til de roterende delene, noe som gjør at de dynamiske responsegenskapene øker med en størrelsesorden. Den optimaliserte konfigurasjonen av magnetfeltbanen gjør luftgapets magnetiske tetthetsfordeling mer ensartet og reduserer momentpulsasjonsfenomenet.

Jernkjerne -ankerstrukturen til vanlige DC -motorer har iboende magnetisk motstandssvingninger under magnetfeltkoblingsprosessen, noe som resulterer i en teoretisk flaskehals i energikonverteringseffektivitet. Den lukkede magnetkretsen dannet av ringviklingen og permanent magnet avHul kopp DC børste motorreduserer effektivt lekkasjefluksforholdet og forbedrer den effektive magnetiske fluksutnyttelseshastigheten. Den jernløse strukturen unngår også den magnetiske metningseffekten av ferromagnetiske materialer i det vekslende magnetfeltet, slik at det lineære arbeidsområdet kan utvides.

Når det gjelder mekaniske egenskaper, er friksjonsmomentet tilHul kopp DC børste motorer betydelig lavere enn for det tradisjonelle børstesystemet, takket være den spesielle kommutator- og penselkontakttrykkjusteringsmekanismen. Den ikke-kontaktdesignet av viklingen og åket reduserer energioverføringen fra mekanisk vibrasjon til det elektromagnetiske systemet, og reduserer dermed den spektrale energitettheten til driftsstøyen. Den optimaliserte konfigurasjonen av varmedissipasjonsveien til den hule koppen DC -børste motoren kontrollerer virkningen av viklingstemperaturstigningen på ytelsen innenfor et mindre område, noe som er spesielt tydelig under kontinuerlige belastningsforhold.

Når det gjelder materialvalg, erHul kopp DC børste motorVedtar en kompositt dielektrisk støtteviklingsstruktur med høy styrke, og dens høye temperaturmotstand og isolasjonsytelse er bedre enn den emaljerte ledningskjernekombinasjonen av vanlige motorer. Denne forskjellen gjør at de to motorene presenterer forskjellige dempningskurver når det gjelder overbelastningsmotstand og levetid.
